Retaining Wall

型枠・土留め擁壁

エンドレンマット

エンドレンマット宅地擁壁用透水マット

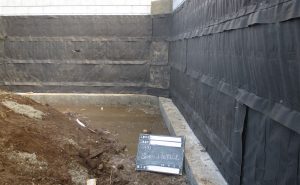

施工の様子

エンドレンマット宅地擁壁用透水マット

施工の様子

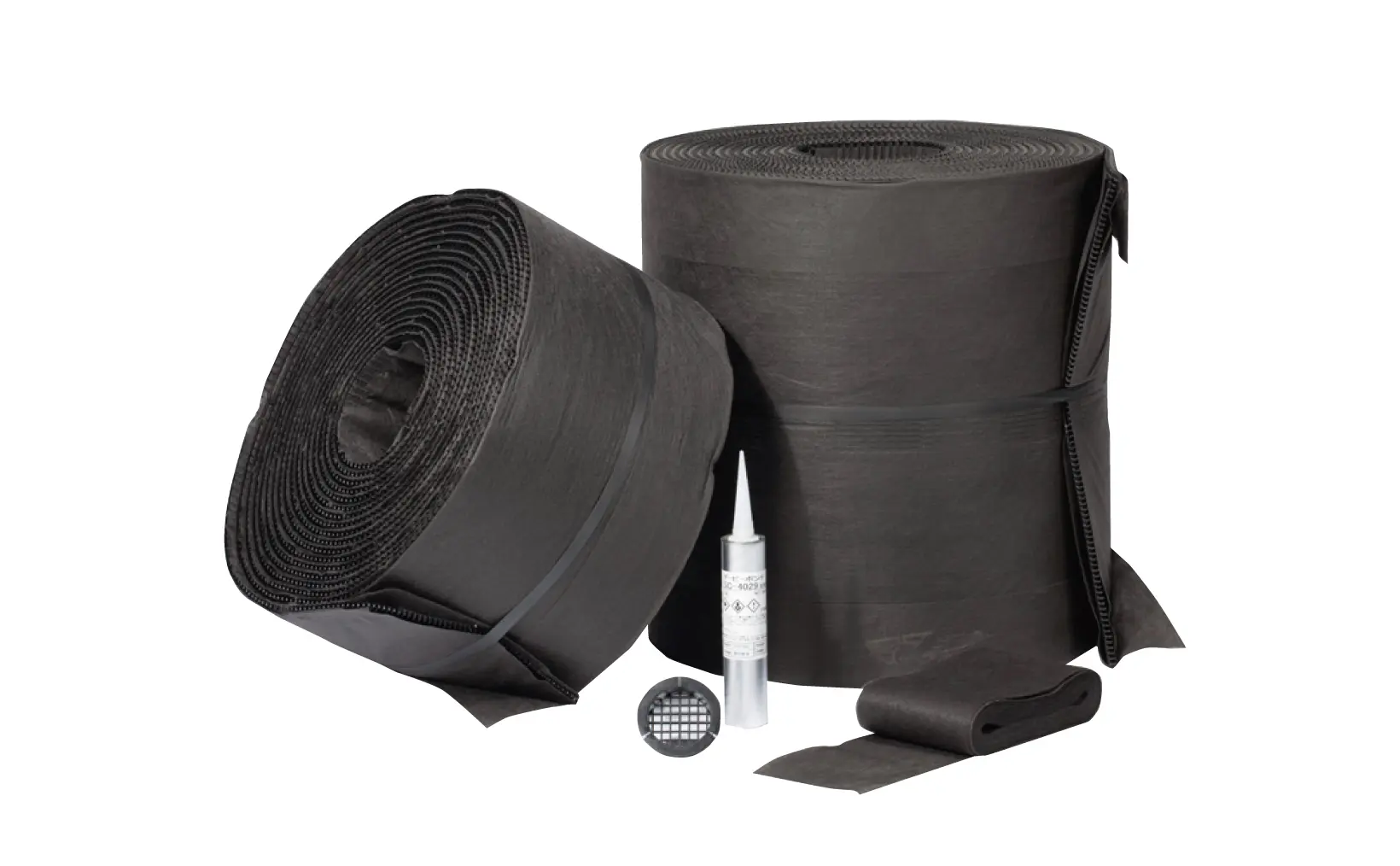

エンドレンマットRSは、RECOMシステムの砕石透水層と同等の性能を有し、「擁壁用透水マット技術マニュアル」に準拠した宅地擁壁用透水マットです。

価格表

品種 品番 容量・寸法 価格
(消費税別途)
備考
エンドレンマットRS RS-600Y 0.6×20m(12㎡) 56,000円 1㎡当たり4,667円
RS-300Y 0.3×20m(6㎡) 29,500円 1㎡当たり4,917円
RS用透水フィルター RS-SP-150 0.15×20m(3㎡)  3,200円 1㎡当たり1,067円
接着剤 RS-BOND-DB-300C 300mℓ 1本  2,100円
RS保護フィルター RS-FILTER-75 φ75mm   240円

エンドレンマット施工要領

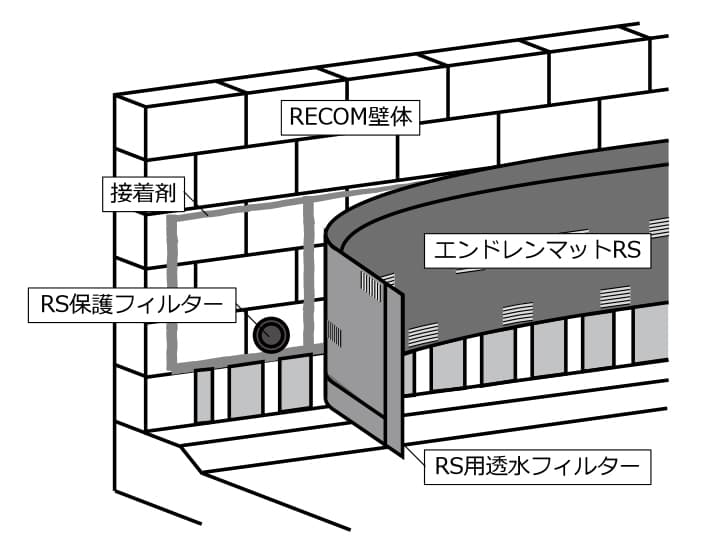

エンドレンマット施工図面

① 貼り付け図の作成
② 擁壁裏面の清掃
③ RS保護フィルターの取り付け
④ エンドレンマットRSの貼り付け位置の確認
⑤ RS用透水フィルターの貼り付け
⑥ 梱包ポリ袋の開封
⑦ エンドレンマットRSの切断
⑧ エンドレンマットRSの貼り付け
⑨ RS用透水フィルターの折り返し及び貼り付け
⑩ 背面土の埋戻し

● エンドレンマットRSは裏表に注意してください。
● ⑤、⑨は1段貼りの場合は⑧の貼り付け前に行うと貼り易くなります。
● エンドレンマットRS内部に土が入り込まないようにヒレや透水フィルターの貼り付けを行ってください。
● 地域によっては止水コンクリートが必要な場合があります。

エンドレンマット設置イメージ写真

エンドレンマット設置イメージ写真

エンドレンマットは不織布で芯材を覆い一体化されています。芯材のリブが横向きに見える方(拡大イメージ)を土側に向けて貼り付けてください。
