グラフ・ウォール
GRUFF WALL

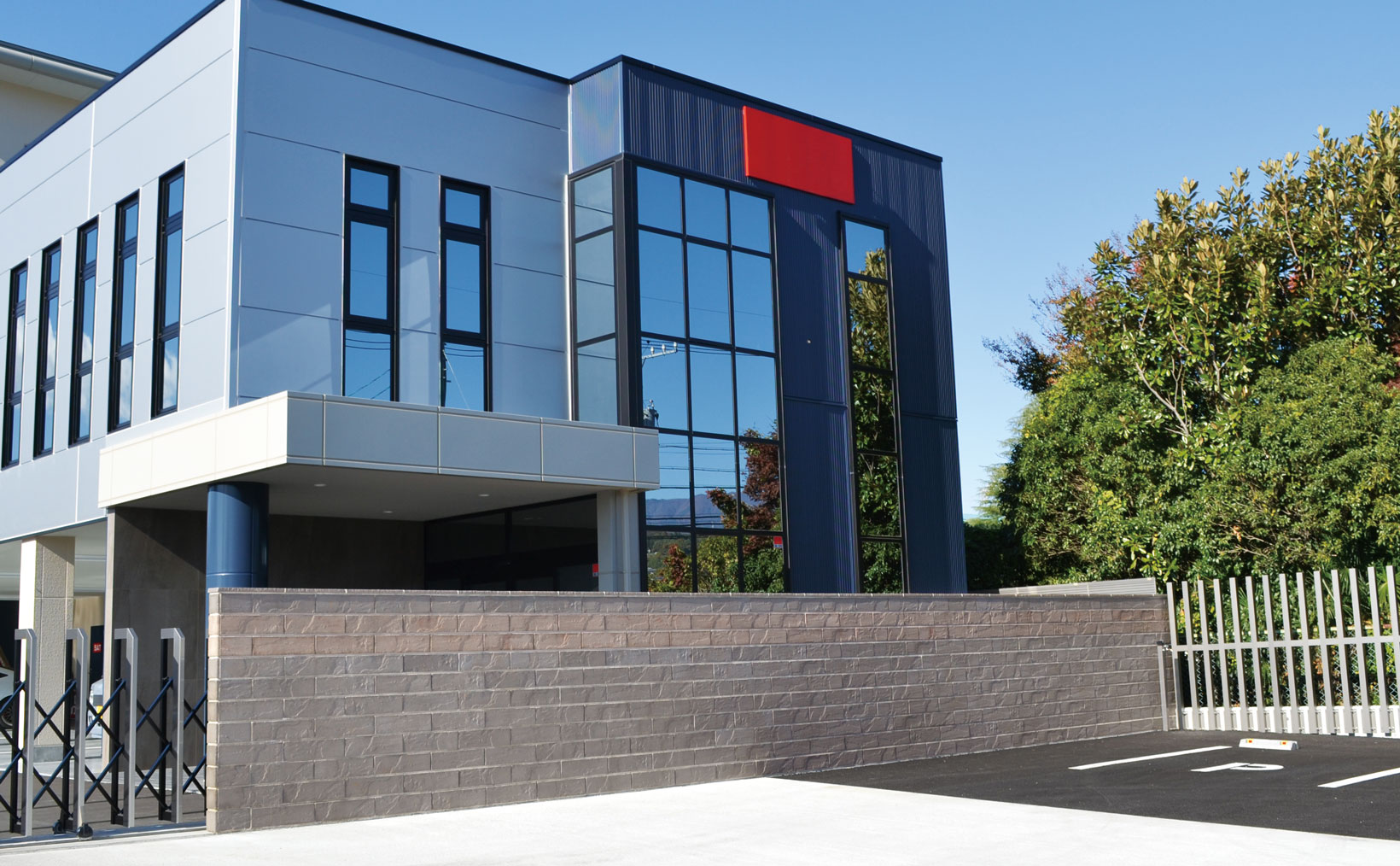

![グラフ・ウォール_施工写真02_チャコールグレイ_ローズチーク](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/24eb964042308612c4fe09f6f259ab37.jpg)
チャコールグレイ,ローズチーク

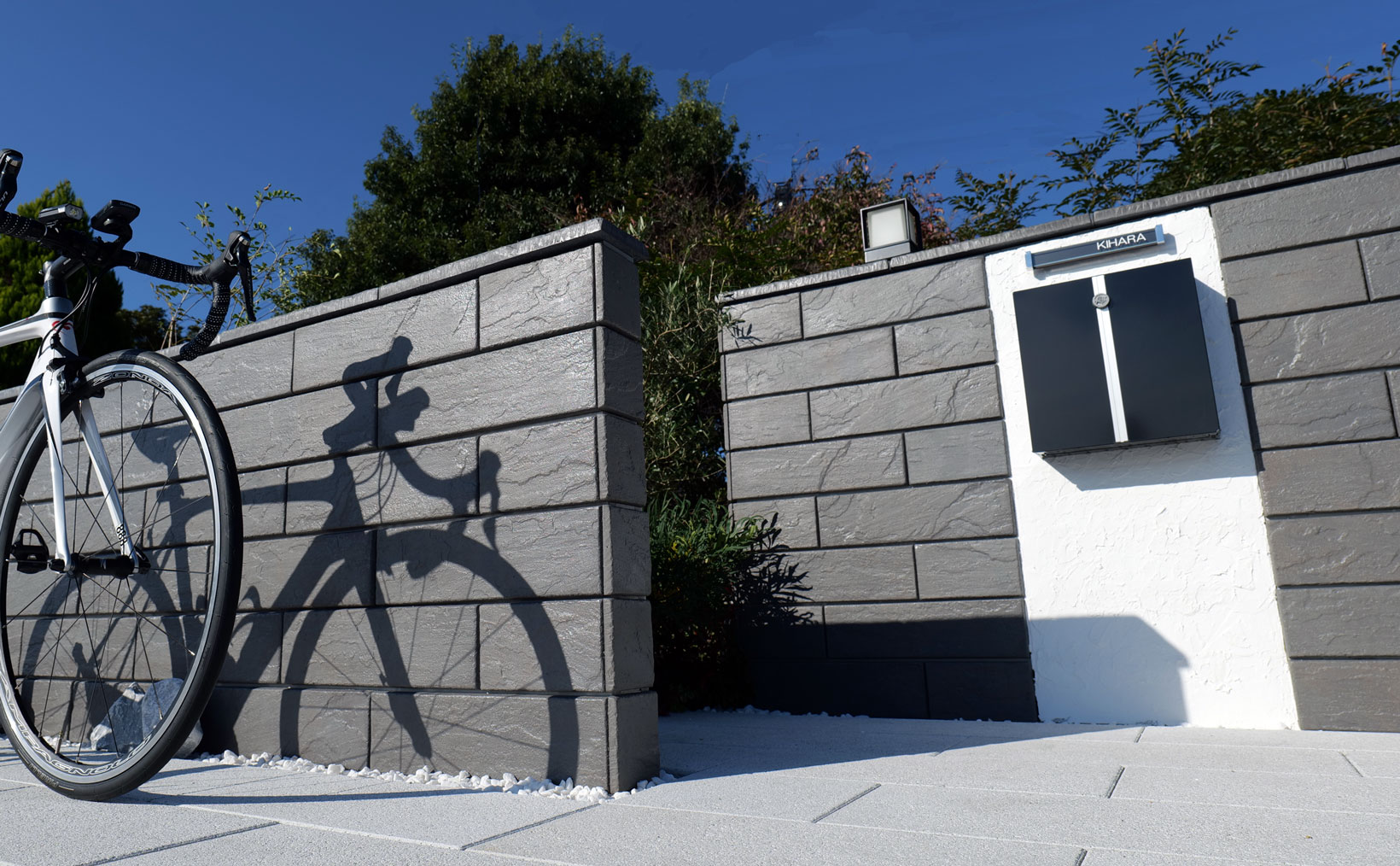

![グラフ・ウォール_施工例01](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/544752383f3ff502a1e22dd96988d818.jpg)
チャコールグレイ

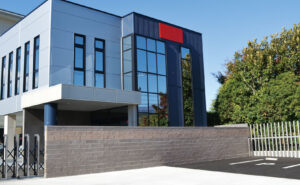

![グラフ・ウォール_施工写真02_チャコールグレイ_ローズチーク](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/24eb964042308612c4fe09f6f259ab37-300x185.jpg)
チャコールグレイ,ローズチーク
![グラフ・ウォール_施工例01](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/544752383f3ff502a1e22dd96988d818-300x185.jpg)
チャコールグレイ
天然石を再現したコンクリートパネルと一体成型されたブロックです。荒々しい模様の砂岩意匠が特長です。
カラーバリエーション

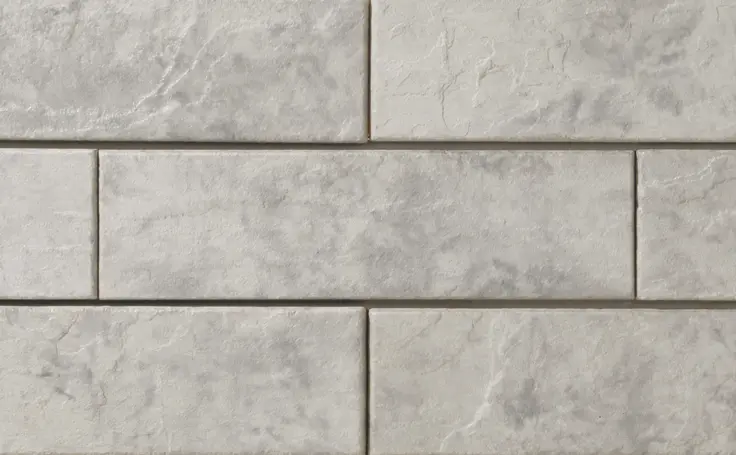

![グラフ・ウォール-カラーバリエーション-スモークホワイト](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/cbbacfbdbcd0867f8b5b9b4af4ee12b2.jpg)
![グラフ・ウォール-カラーバリエーション-チャコールグレイ](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/ede3524115b44521b8694a0443c4bb4e.jpg)
![グラフ・ウォール-カラーバリエーション-ローズチーク](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/b0d2e46c87e10db72d91b2ef8df21295.jpg)
価格表
品種 | 規格・L×H×W(mm) | 重量 (kg) |
価格 | 個/㎡ | 備考 |
両面 基本形横筋 | 498[2]×140[10]×145(120) | 11.9 | 4,290円(税込4,719円) | 13.3 | ( )内は 正味厚さの 寸法です。 |
両面 基本形横筋1/2 | 248[2]×140[10]×145(120) | 5.9 | 3,250円(税込3,575円) | ||
両面用 コーナーパーツ | 145×140×15 | 0.4 | 1,170円(税込1,287円) | ||
片面 基本形横筋 | 498[2]×140[10]×132(120) | 10.5 | 3,830円(税込4,213円) | 13.3 | |
片面 基本形横筋1/2右 | 248[2]×140[10]×132(120) | 5.2 | 2,440円(税込2,684円) | ||
片面 基本形横筋1/2左 | 248[2]×140[10]×132(120) | 5.2 | 2,440円(税込2,684円) | ||
片面用 コーナーパーツ | 132×140×15 | 0.4 | 1,170円(税込1,287円) | ||
笠木(両面、片面兼用) | 495[5]×30[10]×160 | 5.3 | 2,790円(税込3,069円) | ||
コーナー笠木(両面、片面兼用) | 522[5]×30[10]×160 | 5.6 | 2,910円(税込3,201円) |
※北海道は価格が異なります。
寸法図(mm)

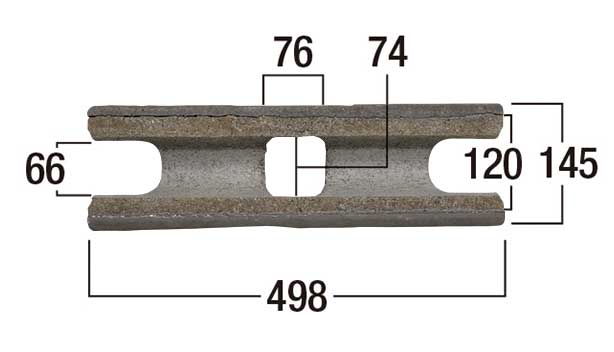

![グラフ・ウォール-寸法図-両面基本形横筋上部](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/e910c3a87d71d8ec62a6d8284b28c937.jpg)

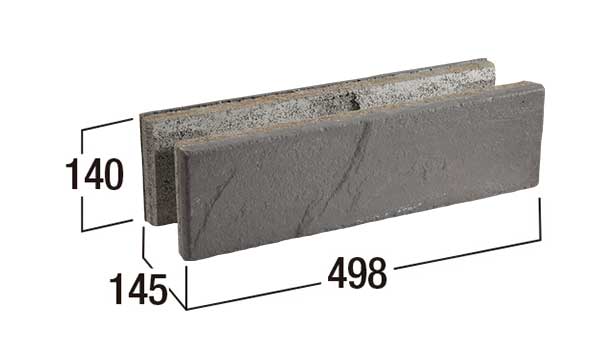

![グラフ・ウォール-寸法図-両面基本形横筋](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/46c652bdcbedcc4daa587ef4210e1f4e.jpg)

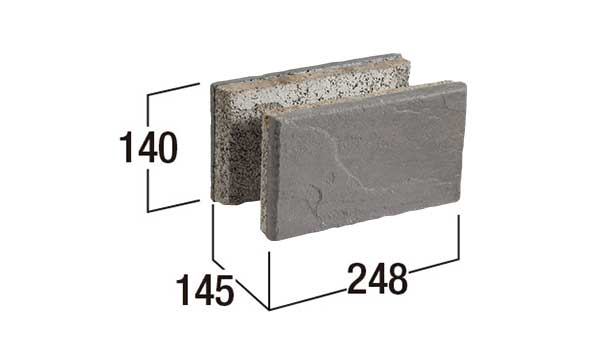

![グラフ・ウォール-寸法図-両面基本形横筋1/2](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/b1ee59df6a898afd0b026509b47ab24c.jpg)

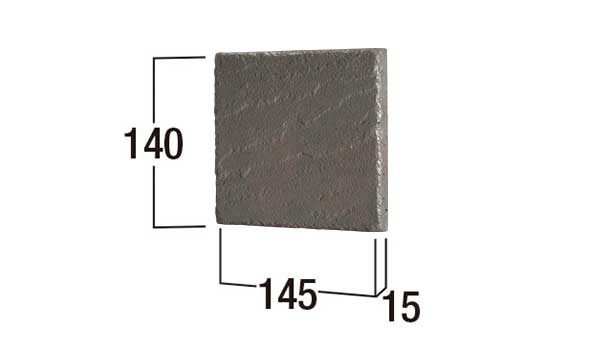

![グラフ・ウォール-寸法図-両面用コーナーパーツ](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/a12842d4afe9fb5397b4ada5c1f95233.jpg)
![グラフ・ウォール-寸法図-笠木](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/16ee4f01e63f09f6ee9233be7568bf8e.jpg)

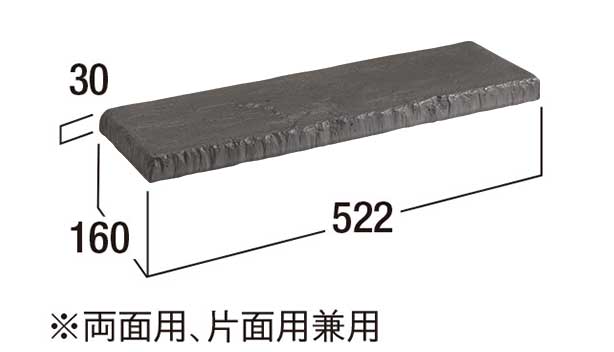

![グラフ・ウォール-寸法図-コーナー笠木](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/a2bc051c9fa711a260918751b681e6a7.jpg)

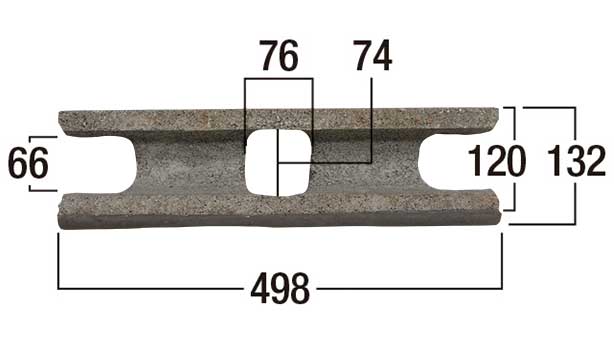

![グラフ・ウォール-寸法図-片面基本形横筋上部](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/51be57f9404de6dc162f4eaa15f4bde7.jpg)

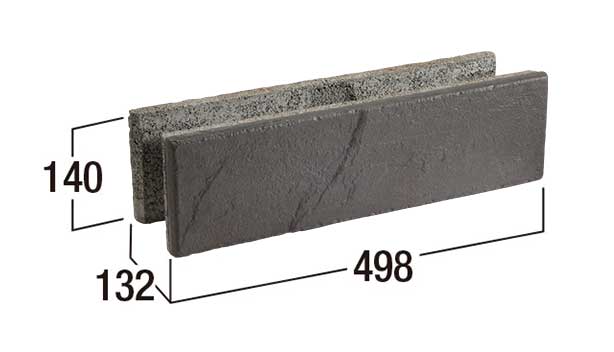

![グラフ・ウォール-寸法図-片面基本形横筋](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/6c9ea977b10d5a91bd9b514a170aa3fb.jpg)

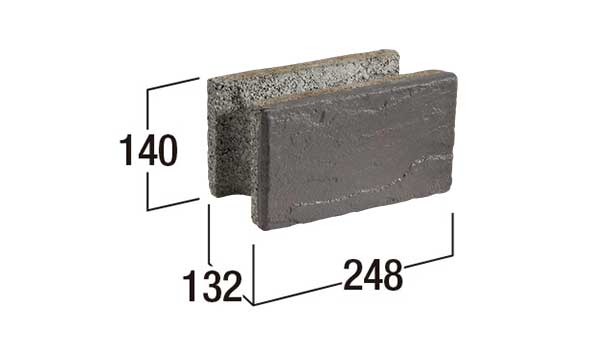

![グラフ・ウォール-寸法図-片面基本形横筋1/2右](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/57572f3b26ceb47e34cea25d7ca4e04e.jpg)

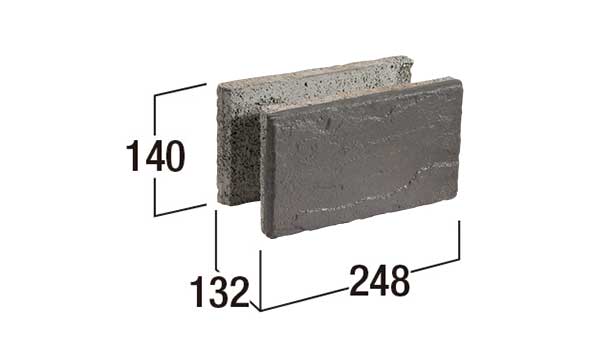

![グラフ・ウォール-寸法図-片面基本形横筋1/2左](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/6725699601d6eefc20c32ee381178a65.jpg)

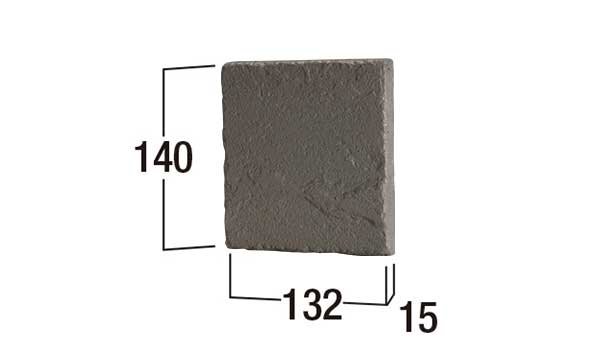

![グラフ・ウォール-寸法図-片面用コーナーパーツ](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/3a1b00a01730f1be44e4782812e7e049.jpg)
グラフ・ウォールの特長
動画紹介
コーナー部の施工

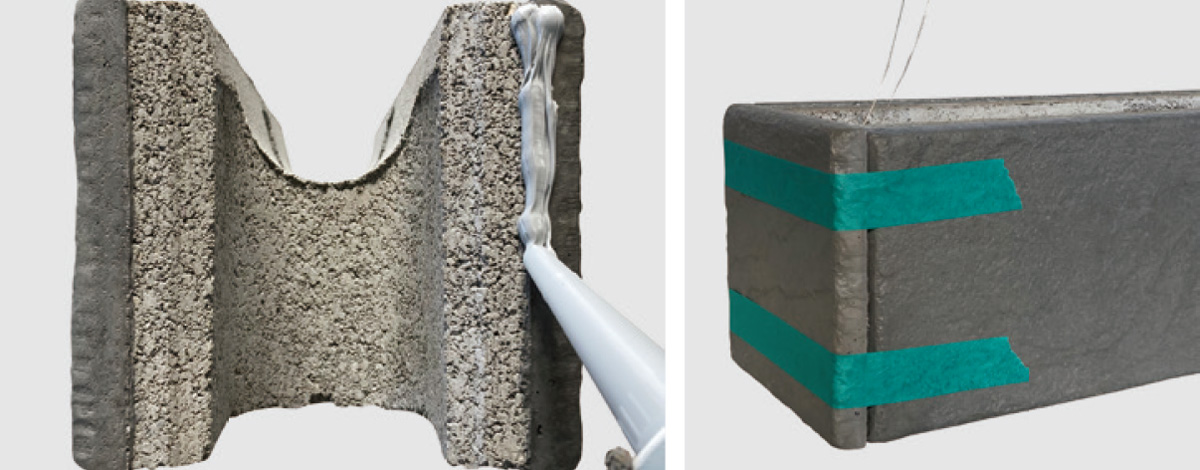

![グラフ・ウォール_コーナーパーツ取り付け](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/01648c4871ad14184943fb6bab908997.jpg)
コーナーパーツは予め施工前日までに端部に施工するブロックに接着剤を用いて固定をしてください。接着剤が硬化するまで外側からマスキングテープでコーナーパーツを固定してください。
![グラフ・ウォール_コーナーの施工](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/480eee95ea2b6a7fe3a233a128e3520c.jpg)

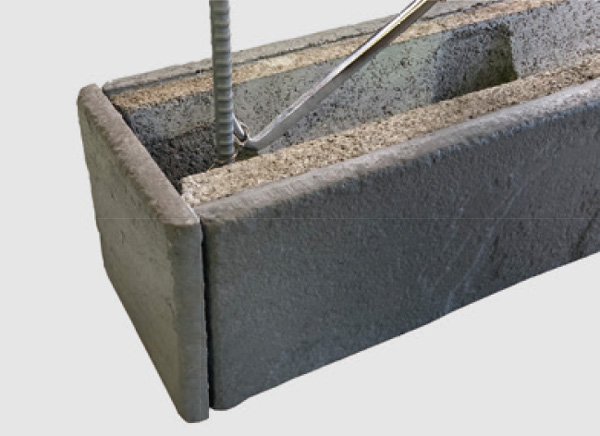

コーナーパーツを取り付けた端部ブロックの組積について。コーナーパーツ裏側にある結束線をハッカーを用いて縦筋に結束します。その後、モルタルを充てんしてください。
笠木の脱落防止
![グラフ・ウォール_笠木脱落防止](https://www.s-bic.co.jp/_wp/wp-content/uploads/2022/01/d57e628e0d01971b2a49e75090cf665b.jpg)

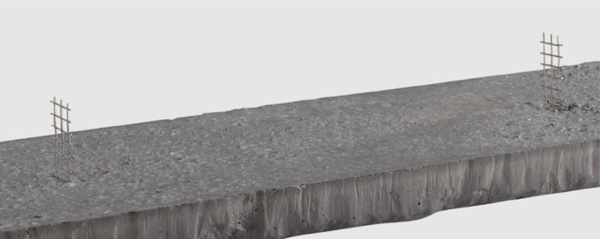

笠木・コーナー笠木の裏面には脱落防止用の固定用ステンレスプレート(2箇所)が埋設されています。施工時には、写真のように、固定用ステンレスプレートを立ち上げて、モルタル内に埋め込むように取り付けを行ってください。
